大型科研仪器开放共享服务信息

1、服务名称：电火花数控线切割加工

2、所用仪器：电火花数控线切割机床（江苏正曼ZF 530）

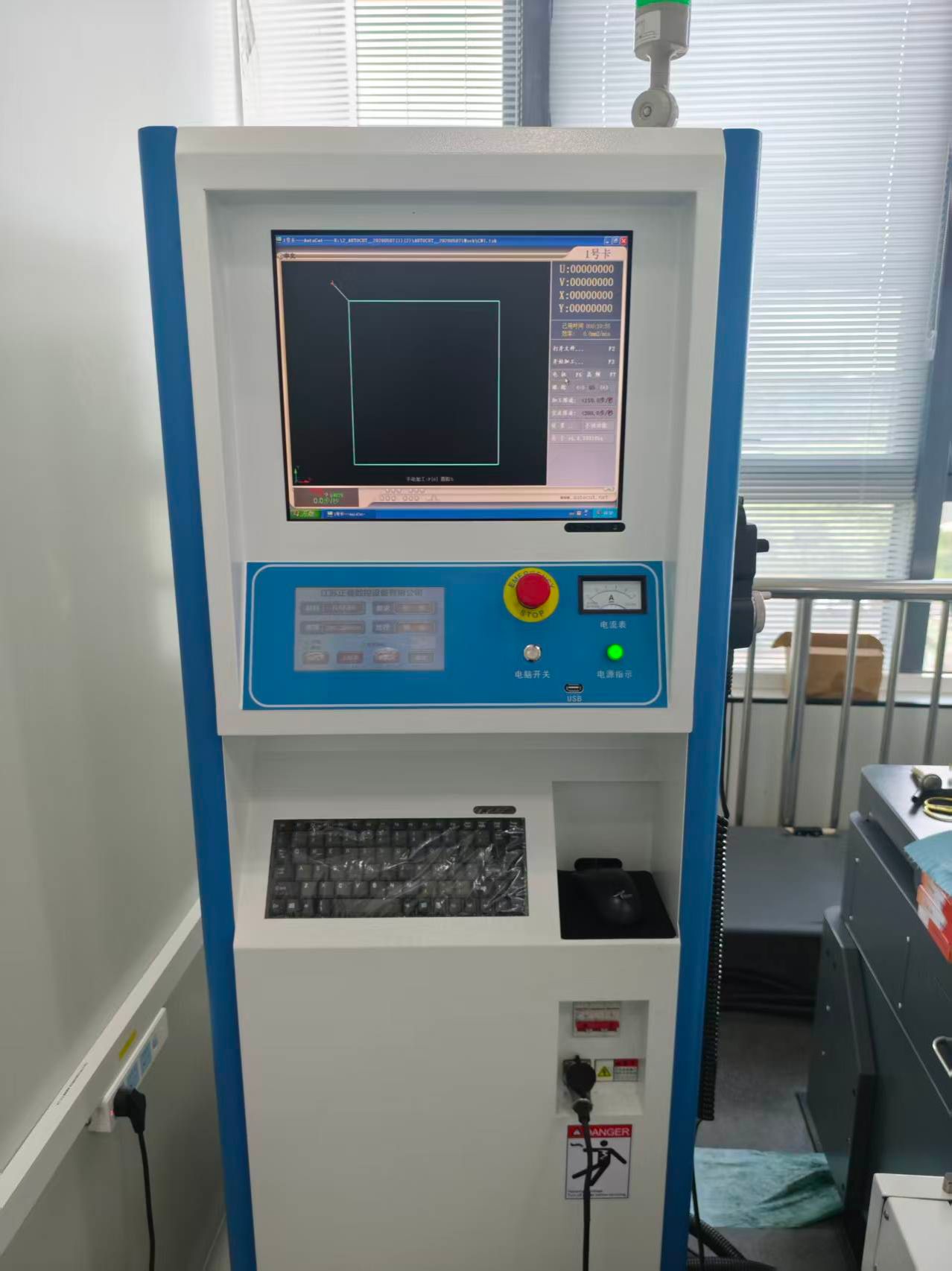

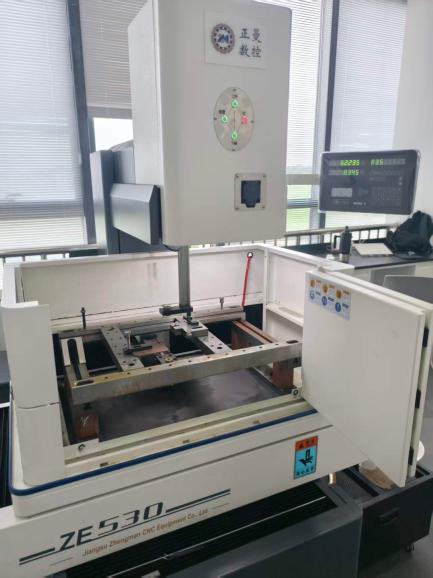

3、仪器图片：

4、服务描述：针对各类导电金属材料（如碳钢、合金钢、不锈钢、硬质合金、铜、铝等）的精密切割加工需求，采用电火花放电蚀除原理，提供二维轮廓切割、锥度切割（±6°）、复杂型腔及窄缝加工等服务。可完成冲压模具、注塑模具、精密齿轮、样板、夹具等复杂形状零件的高精度切割加工，最大加工范围300×500 mm，最大切割厚度230 mm，适用于模具制造、机械加工、科研试制等领域的精密零件加工与开发。

5、服务类别：特种加工服务（电火花线切割）

6、服务价格：0.005元/mm⟡（批量加工可享受相应优惠折扣）

7、服务周期：单件加工视切割面积而定，一般1~8小时/件，批量加工可协商

8、服务资质描述：设备为江苏正曼数控设备有限公司生产的ZF 530型电火花数控线切割机床（快走丝），采用无阻恒流高频电源技术，配备4轴联动数控系统，加工精度≤0.015 mm，最大加工速度>220 mm⟡/min。机床采用封闭环保机型设计，钣金防护安全清洁；电控部分无功率电阻、无变压器，能量利用率高；创新峰值电流限制技术有效降低断丝率，窄脉宽大电流高频电源保证切割表面质量，可满足模具制造、精密零件加工等科研与生产需求。

9、检验标准/方法：核心仪器技术指标：最大加工范围300×500 mm；最大切割厚度230 mm；最大加工锥度±6°；加工精度≤0.015 mm；最小控制当量0.001 mm；最大加工速度>220 mm⟡/min；电极丝直径φ0.15~φ0.20 mm（推荐φ0.18 mm）；运丝速度1~11.4 m/s可调；4轴联动控制；电源3N-380V/50Hz；最大工作电流12 A；功耗0.56 kW；采用JA-1型工作液，配置滤网过滤系统，加工数据可出具标准化加工检测报告。

10、样品要求：

样品需为导电材料，包括各类钢铁、有色金属及硬质合金，非导电材料无法加工；

样品最大尺寸不超过300×500 mm，切割厚度不超过230 mm，超出尺寸需提前沟通确认；

样品表面应清洁无油污、无氧化皮，需提供加工图纸（CAD格式优先）或明确标注加工尺寸、位置及公差要求；

样品材料硬度不限（电火花加工不受材料硬度限制），但需确保材料导电性能良好；特殊材料或高精度要求请提前沟通确认加工方案。
